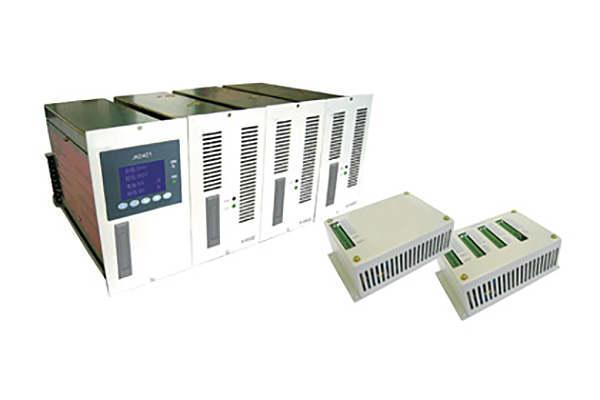

小系统-100Ah系列是我公司专为100Ah以下小容量系统而设计；系统采用一体化设计思想，由整流模块、监控模块、硅链降压控制构成；具有结构简单、组屏方便、组屏成本低等特点。

系统功能特点：

适合构成100Ah以下的直流系统开闭所，小型用户站；

可安装3个7A模块，提供220V/21A（110V30A）；

模块和监控单元采用带电热插拔结构，在一个托架内，结构紧凑；

监控模块采用LCD汉字菜单显示，可实现系统参数设置、参数显示、系统故障指示和系统标准；

监控器内完成全母、控母电压、控母电流、电池充电电流检测，无需外接线和外接传感器；

监控器具有对电池自动管理功能；

监控器具有硅链降压自动控制功能，只需外配硅链即可实现控母自动调压功能；

小系统可扩展三相交流电压检测，绝缘检测16路、19节电池电压检测功能；

提供通讯接口RS232/RS485，及RTU、CDT、MODBUS三种通讯规约的选择，可与自动化系统连接；

开孔尺寸（mm）：501（宽）X350（深）

面板尺寸（mm）：126（宽）X222（高）
